一，概述

APM5系列三相1140V電能表 0.2S計量+485通訊+以太網通訊（以下簡稱儀表）按IEC國際標準設計，具有全電量測量、電能統計、電能質量分析、事件記錄功能及網絡通訊等功能，主要用于電網供電質量的綜合監控。該系列儀表配有功能豐富的DI/DO模塊，可以靈活實現電氣回路全電量測量及開關狀態監控。

二，產品型號規格及功能

三，型號功能

測量參數：全電量測量，四象限電能、分相電能、視在電能、復費率電能

脈沖輸出：總有功、總無功電能脈沖輸出

需量：三相電流、有功功率、無功功率、視在功率實時需量及極值需量(包含時間戳)

極值統計：電流、線電壓、相電壓、有功功率、無功功率等電參量本月極值和上月極值(包含時間戳)

電能質量：電流、線電壓、相電壓不平衡度，電壓相間角度、電流相間角度，電壓電流總(奇、偶)諧波含量，電壓電流分次諧波(2-63 次)含量，電壓波峰系數，電話波形因子，電流 K 系數，矢量圖

事件記錄：DIDO 記錄，可記錄最近 128 條 DIDO 記錄

報警記錄：可記錄最近 128 條報警記錄

通訊：Modbus - RTU 協議、DL/T 645-2007 規約，以太網通訊/MODBUS-TCP

96 外形：2 路開關量輸入+2 路開關量輸出

四，外形及安裝尺寸

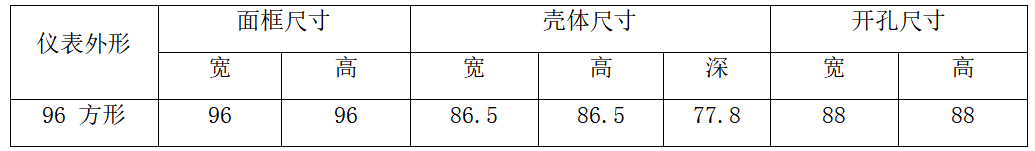

三相1140V電能表及盤面開孔尺寸(單位：mm)

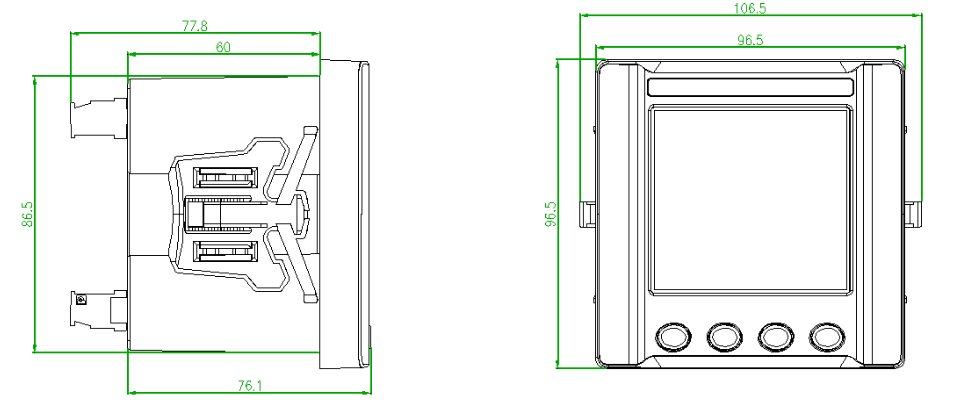

圖 2 APM520 尺寸圖

注：若統一水平面并排安裝儀表，建議儀表開孔間距 30mm。默認是開孔88*88，92*92開孔儀表增加了墊片。

五，工程施工注意事項

電壓輸入:

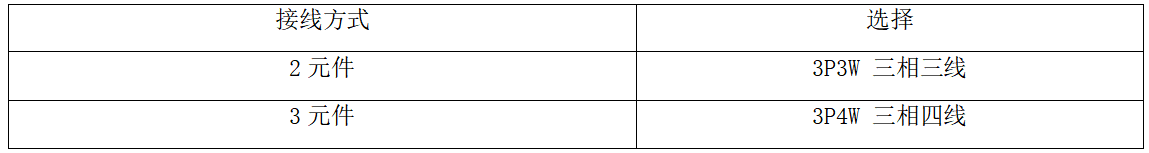

輸入電壓應不高于產品的額定輸入電壓(100V或110V或400V或690V或1140V)的120%，否則應使用PT；在電壓輸入端須安裝1A保險絲；需根據產品的PT接線方式來設定產品的接線方式，方法如下：

APM520接線端子示意圖：其中“4、5、6、7，8、9"為電流信號輸入端子號；“11、12、13、14"電壓信號輸入端子號；“1、2"為儀表輔助電源端子號；“21、22"為通訊端子號；“17、39"為電能脈沖輸出端子號；“30、31、39"為開關量輸入端子號；“40、49"為繼電器輸出端子號。(具體接線以實物為主)

電流輸入:

額定輸入電流為1A 或5A，要求使用外部CT(建議使用接線排，不要直接接CT，以便于拆裝)；確保輸入電流與電壓相對應，相序一致，方向一致；如果使用的CT回路上連有其它儀表，接線應采用串接方式；去除產品的電流輸入連線之前，一定要先斷開CT一次回路或者短接二次回路！

通訊接線:

　　儀表提供異步半雙工 RS485 通訊接口，采用 MODBUS-RTU 協議，各種數據信息均可在通訊線路上傳送。通訊連接建議使用屏蔽雙絞線，每芯的截面不小于 0.5mm2。布線時應使通訊線遠離強電電纜或其他強電場環境。

關于通訊部分的接線實例如下圖所示：

正確接線方式：通訊電纜屏蔽層接大地。建議最末端儀表的A、B之間加匹配電阻，阻值范圍為120Ω~10 kΩ。通訊接線需要采用手拉手連接，禁止使用樹形或者星形連接；
